凤凰网评测讯（作者/阎烁）WAIC2026的芯算融合主题馆里，清微智能展台上有两样东西。一件是即将在今年底搭乘火箭入轨的可重构芯片太空智能体，另一件是一套能把找矿靶区筛选效率提升100倍的AI探矿系统。
一个朝天，一个掘地。技术文档上它们属于同一套底层架构——清微智能八年前就开始推的可重构计算。联合创始人、CTO欧阳鹏解释当时的选择逻辑很简单："如果只是跟随别人，别人的起点很可能就是你的天花板。"
2018年公司成立，2019年第一颗国产自研创新架构AI芯片量产，2024年云端芯片TX81问世。八年下来，清微智能是国内少数用国产创新架构AI芯片实现规模化部署的AI芯片企业。本届WAIC上，他们展出的六个场景本质上在回答同一个问题：这些应用，为什么都需要可重构算力？
先说上天。
直接在卫星上跑AI推理，面对的是一连串物理极限。真空只能靠辐射散热，宇宙射线随时可能击穿晶体管，火箭发射过载要求硬件结构从根上就扛得住。但更大的难题在网络架构——地面AI集群靠交换机串联、通过RDMA互联，需要大量交换芯片、板卡、光电模块和线缆。把这些搬上轨道，重量、体积、功耗和布线每一项都在说不行。NASA将计算性能、功耗管理、容错能力、连接能力列为未来高性能太空计算的四大目标。
清微智能的解法叫"可重构算力网格"：每颗芯片既是计算节点也是网络路由节点，上下左右四个方向高速点对点直连，4096颗芯片组成64×64的二维Mesh网络，中间没有交换机。这套架构的好处不止省了硬件。完整网格可被动态切分为多个独立计算域，图像处理、信号分析、导航和科学计算在不同域内并行运行，在不同任务阶段重新分配计算与存储资源；部分节点因辐射或老化出故障，系统自动绕开重新规划路由，不中断任务；标准化算力模块还支持分批发射后在轨拼装，太空算力集群可以像搭积木一样持续壮大。

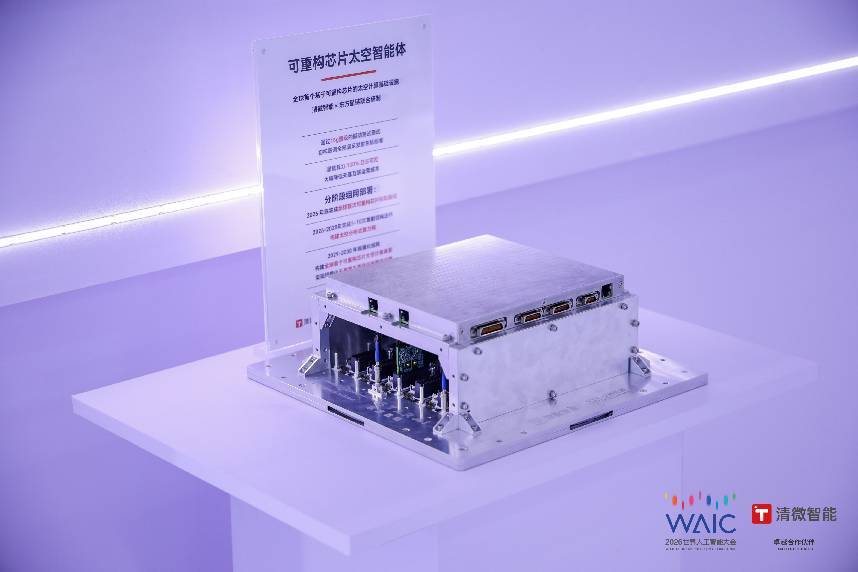

清微智能与东方星链联合研制，清华大学、地卫二、太空计算IDC.SPACE等单位提供技术支撑，造出了全球首个基于可重构芯片的太空智能体。初样联调已全部满足发射在轨标准，星载算力和网格通信100%自主可控。部署分三阶段：2026年下半年完成全球首次可重构芯片在轨验证；2026至2028年通过5到10次发射迭代构建分布式太空算力网；2029至2030年规模化组网，建成全球首个可重构芯片太空计算体系。
再说入地。
找矿这个行业的核心痛点是数据"太散"。化探、物探、遥感、钻探，每一种数据的格式、密度、维度都不一样，拼在一起分析时计算模式要在矩阵运算、图遍历、物理仿真之间反复横跳。GPU的设计思路是把一切数据压进规则网格做矩阵乘法，碰上这种高度异构稀疏的数据，大量计算单元空转。

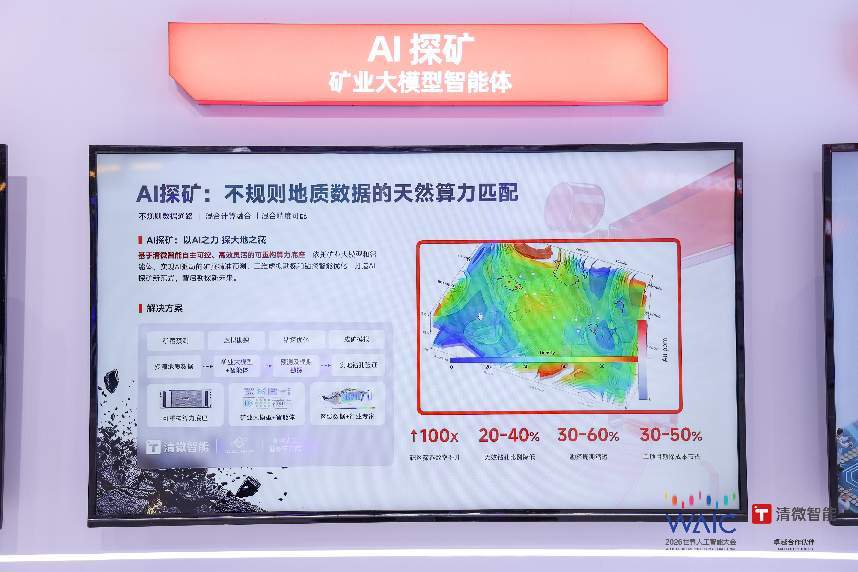

可重构架构的逻辑相反：为每一种计算模式单独定制硬件通路。稀疏矩阵给专用加速单元，图结构数据给图遍历引擎，三维矿体渲染时图形管线和深度学习推理在同一颗芯片上协同完成。清微智能联合Gaia Exploration和曜疆人工智能研究院训练的探矿大模型，在这套架构上跑出靶区筛选效率提升100倍、无效钻孔减少20%至40%、勘探周期缩短30%至60%、整体成本下降30%至50%的数据。方案已在当地智算中心投入使用。

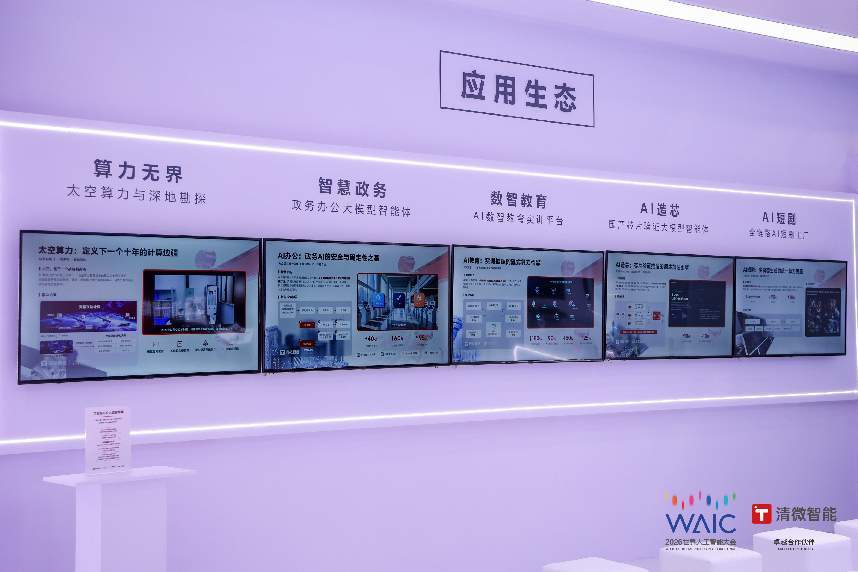

上天和入地之外，展台还展示了另外四个场景：与生数科技联合打造的AIGC短剧工厂，LLM剧本、DiT视频生成、音频合成三种计算特征完全不同的模型在同一颗芯片上串联，16秒声画同出，制作周期从"月"缩至"天"；与国家EDA国创中心孵化的智维创芯联合推出的ChatDV芯片验证大模型，利用可重构架构原生支持逻辑推理的优势，让硬件直接加速SAT求解和状态机遍历，研发效率提升10倍；与中科院软件所联合研发的智慧政务方案，综合办公效率提升40%；携手灵书智教推出的数字教育方案，实训效率提升150%。
六个场景不是Demo拼盘。从太空的极端环境到矿井的不规则数据，从教室的多路并发到芯片验证的逻辑推理，它们完整覆盖了当前AI计算复杂度光谱的极值。每一个场景面对的都是GPU设计哲学照顾不到的角落。
场景的底气来自架构。
本届WAIC清微智能首秀了"可重构3.0"：可重构计算阵列解决效率墙，三维存算融合解决存储墙，算力网格解决互联墙。核心逻辑是"以架构补工艺"——晶体管有效利用率从不足40%拉到70%以上，用成熟制程实现接近先进制程的有效算力。围绕这套架构，清微搭建了"1+2+X"创新协同体系，牵头建设新架构智能芯片技术北京市重点实验室、北京市可重构算力软硬件协同技术创新中心，以及可重构芯片应用研究院。大会期间展台上的"创芯视野大咖秀"沙龙，智源研究院副院长林咏华、清程极智联合创始人师天庵、RWKV联合创始人罗璇等嘉宾围绕新架构芯片的产业部署做了分享。
产品线从芯片延伸到系统：TX81已量产，不依赖HBM实现国内领先的算力性能；TX82在流片中，采用3D存算一体加四芯Chiplet集成；REX81 Supernode 4K超节点系统通过2D-Torus拓扑将4096颗芯片直连，算力突破每秒500千万亿次，节点间互联成本比国外同类方案低约90%。软件侧的RAISA全栈平台已适配近千个主流算子和超200个大模型，与智源研究院FlagOS实现全栈兼容，适配的FlagOS组件数量及完整度在非GPU架构中与华为昇腾并列第一。
规模化落地上，清微智能的算力部署和在建规模超过5000P，覆盖九大算力枢纽。项目包括中国联通呼和浩特云数据中心、新疆双河市绿色智算中心等运营商项目，以及北京、河北、浙江、安徽等十余个省区市的千卡级智算中心。
今年的WAIC展厅里，算力厂商的展陈逻辑明显在变。过去围着一颗芯片标峰值算力和制程的做法几乎消失，取而代之的是超节点集群、全栈软件栈和行业方案的完整呈现。清微智能副总裁陈逸伦的判断是："国产算力进入了系统时代，不拼芯片拼系统，不拼参数拼落地。"
从太空到矿井，从架构到场景——清微智能在WAIC2026上展出的不只是六套系统，更是一种技术选择的结果。当AI负载从单一的大模型对话分化为形态迥异的工作负载，一个从底层就没按GPU路线图走的架构，正在用落地的场景证明：中国算力的竞争力，不只有追赶这一条路。
